日标法兰球阀Q41F

一、法兰日标球阀概述

Q41F-20K法兰日标球阀适用于工作温度≤150℃的水、蒸汽或汽油类介质的管路上，用来接通或截断管路中的介质。日标球阀采用分体式结构设计，密封性能好，不受安装方向的限制，介质的流向可任意；球体与球体之间带防静电装置；阀杆防爆出设计；自动压紧填料设计，流体阻力小；日标球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，日标球阀而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

二、法兰日标球阀参数表

公称通径：15A-300A	公称压力：20K	适用温度：-10℃-150℃
适用介质：水、气、油等	阀体材质：不锈钢SCS13、SCS14	设计标准：JIS B20071,ASME B16.34
结构长度：JIS B2002	法兰标准：JIS B2220	检查和试验：JIS B2003

三、零件材质

NO.	零件名称	材质
1	螺栓	SM35C	304
2	垫片	SS400	304
3	阀杆	304	304/316
4	手柄	SCPH2
5	挡圈	SUP6	304
6	限位块	SS400	304
7	螺钉	SM35C	304
8	填料压盖	SCPH2	SCS13
9	填料	PTFE
10	止推垫	PTFE
11	阀盖	SCPH2	SCS13/SCS14
12	螺母	SM35C	304
13	螺柱	SM45C	304
14	密封垫	PTFE
15	球体	304	304/316
16	阀体	SCPH2	SCS13/SCS14
17	阀座	RPTFE

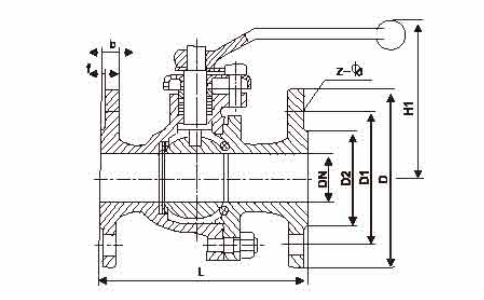

四、法兰日标球阀尺寸表



NPS	D1	d	K	D	C	f	N-Z	L	H	E
15A	15	51	70	95	14	1	4-15	140	79	120
20A	20	56	75	100	16	1	4-15	152	82	120
25A	25	67	90	125	16	1	4-19	165	109	150
32A	32	76	100	135	18	2	4-19	178	113	150
40A	38	81	105	140	18	2	4-19	190	143	230
50A	50	96	120	155	18	2	8-19	216	151	255
65A	65	116	140	175	20	2	8-19	241	176	280
80A	78	132	160	200	22	2	8-23	283	209	350
100A	98	160	185	225	24	2	8-23	305	228	350
125A	125	195	225	270	26	2	8-25	381	316	630
150A	150	230	260	305	28	2	12-25	403	353	830
200A	200	275	305	350	30	2	12-25	502	蜗轮
250A	250	345	380	430	34	2	12-27	568
300A	300	395	430	480	36	3	16-27	648




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q41F-20K法兰日标球阀性能参数、结构尺寸参数等详情，请联系我们。
