法兰三通球阀Q644F/Q645F

一、法兰三通球阀概述

Q44(5)F法兰三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连接，T型三通球阀用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。

二、法兰三通球阀参数表

公称通径：DN15-DN300	公称压力：1.6MPa-6.4MPa	适用介质：水、气、油等
适用温度：-10℃-150℃	阀体材质：铸钢、不锈钢	设计标准：GB/T 12237-1989、DIN 3357/1、API 608
法兰标准：GB/T911 3.1、JB/T 79、DIN 3202、JIS B2002、ASME B16.10	结构标准：GB/T12221-1989、DIN 3202、JIS B2002、ASME 16.10	检验标准：GB/T13927、DIN 3230、API 598、JIS B 2003

三、流向图



四、零件材质表

名称	材质(GB)	材质(ASTM)	名称	材质(GB)	材质(ASTM)
右阀体	WCB	A216-WCB	螺母	35	A194-2H
螺柱	35CrMoA	A193-B7	垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
密封圈	PTFE	PTFE	球体	25+ENP	A105+ENP
阀体	WCB	A216-WCB	阀座	25	A105
O型圈	氟橡胶	氟橡胶	预紧螺母	25	A105
填料垫	1Cr13	A276-410	阀杆	1Cr13	A182-F6a
填料	柔性石墨	柔性石墨	螺钉	35CrMoA	A193-B7
填料压盖	WCB	A216-WCB	定位片	Q235A	碳钢
挡圈	65Mn	AISI 1566	手柄	KT330-08	A47-667 32510

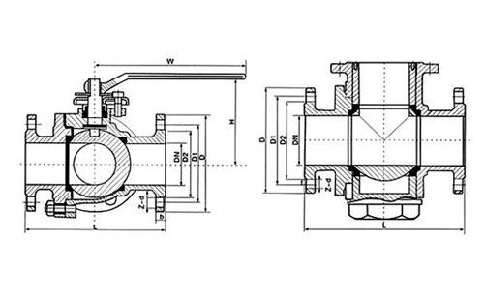

五、法兰三通球阀尺寸表






国标1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	365	410
Z-d	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25
日标10K
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	96	100	125	135	140	155	175	185	210	250	280	330	400	445
D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
美标150LB
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483
D1	60.5	70	79.5	89	96.5	121	140	153	191	216	242	299	362	432

六、法兰三通球阀尺寸表




DN	d	L	D	D1	R	f	T	N	M	P	SIO5211
1/2"	15	150	95	65	45	2	16	4	14	9	F03	F05
3/4"	20	165	105	75	55	2	18	4	14	9	F03	F05
1"	25	181	115	85	65	2	18	4	14	11	F04	F05
1-1/4"	32	190	140	100	78	2	18	4	18	11	F04	F05
1-1/2"	38	212	150	110	85	2	18	4	18	14	F05	F07
2"	49	230	165	125	100	2	18	4	18	14	F05	F07
2-1/2"	65	290	185	145	120	2	18	8	18	17	F07	F10
3"	78	310	200	160	135	2	20	8	18	17	F07	F10
4"	98	350	220	180	155	2	20	8	18	22	F07	F10




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的法兰三通球阀性能参数、结构尺寸参数等详情，请联系我们。
