韩标法兰球阀Q41F

一、韩标法兰球阀概述

Q41F韩标法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、醋酸、氧化性介质、尿素等多种介质。在各种阀门中，韩标法兰球阀的流动阻力较小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

二、韩标法兰球阀参数

公称通径：DN15-DN300	公称压力：1.6MPa	适用介质：水、气、油品等
适用温度：0℃≤t≤120℃	阀体材质：SCS13、SCS14	设计标准：KS B2308
结构长度：KS B2308	法兰标准：KS B1511	检查和试验：KS B2308

三、零件材质表

序号	零件名称	材质		序号	零件名称	材质
1	螺栓	SM25C	STS304	2	垫片	SS400	STS304
3	手柄	SCPH2		4	挡圈	SPS3	STS304
5	限位块	SS400	STS304	6	螺钉	SM25C	STS304
7	填料压盖	SCPH2	SSC13	8	填料	PTFE
9	止推垫	PTFE		10	阀杆	STS304	STS304/316
11	密封垫	PTFE		12	阀盖	SCPH2	SSC13/SSC14
13	螺母	SM35C	STS304	14	螺柱	SM45C	STS304
15	球体	STS304	STS304/316	16	阀体	SCPH2	SSC13/SSC14
17	阀座	PTFE		-	-	-	-

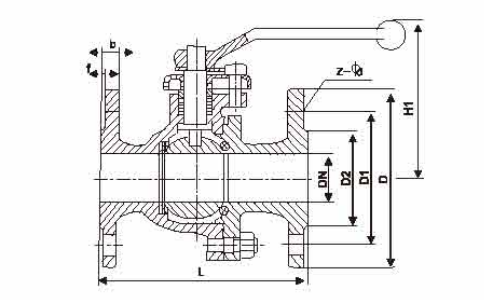

四、韩标法兰球阀尺寸表



NPS	D1	d	K	D	C	f	N-Z	L	H	E
15A	15	51	70	95	12	1	4-15	108	79	125
20A	20	56	75	100	14	1	4-15	117	82	125
25A	25	67	90	125	14	1	4-19	127	102	155
32A	32	76	100	135	16	2	4-19	140	106	155
40A	40	81	105	140	16	2	4-19	165	128	240
50A	50	96	120	155	16	2	4-19	178	135	240
65A	65	116	140	175	18	2	4-19	190	145	280
80A	78	126	150	185	18	2	8-19	203	160	320
100A	98	151	175	210	18	2	8-19	229	180	320
125A	123	182	210	250	20	2	8-23	356	252	530
150A	148	212	240	280	22	2	8-23	394	285	630
200A	198	262	290	330	22	2	12-23	457	385	800
250A	248	324	355	400	24	2	12-25	533	485	涡轮
300A	298	368	400	445	24	3	16-25	610	545
