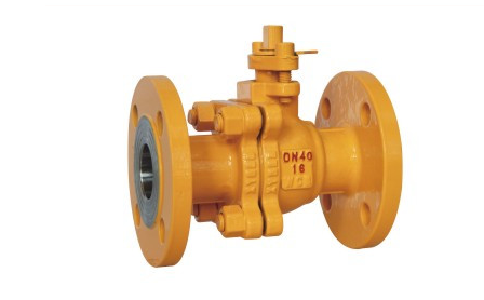

天然气球阀Q41F

一、天然气球阀相关概述

Q41F天然气球阀适用于中、小口径管路的各种压力、温度和介质下控制连通或截断管路介质的启闭装置；靠介质压力将球体压紧在出口端阀座上，其使用压力和通径受到一定限制，开关方便迅速。

二、天然气球阀参数表

公称通径：DN15-DN250	公称压力：1.6MPa、2.5MPa	适用温度：-10℃-120℃
适用介质：燃气、天然气	阀体材质：铸钢	设计标准：GB/T12237、API6D、ANSI B16.34
结构长度：GB/T12221、API6D、ANSI B16.10	连接法兰：JB/T79、HG20592、GB/T9113、API6D、API B16.10	试验与检验标准：JB/T9092、API6D、API598

三、天然气球阀的特点

1、球阀通道平整光滑便于管道扫线清洗，可以输送浆液及固体颗粒等介质。
2、采用PTFE等材料作为密封，具有良好润滑性和弹性，与球体摩擦小，使用寿命长。
3、启闭迅速，启闭只需球体转动90°。
4、球阀的流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线连通，介质流过球阀，相当于流过一段直通的管子。

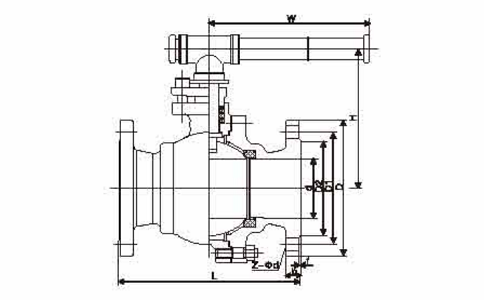

四、天然气球阀尺寸表






DN	L	W	H
15	130	115	85
20	140	130	90
25	150	150	100
32	165	190	105
40	180	230	126
50	200	240	140
65	220	280	165
80	250	310	178
100	280	330	230
125	320	600	280
150	360	800	310
200	400	1000	350
250	450	1200	400

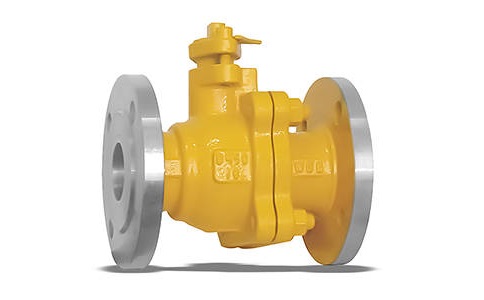

五、天然气球阀的结构

浮动球阀阀杆转动采用金属TFE(RPPL)作为轴承，可防止阀杆卡死现象，操作轻便灵活。
为防止由于球体及阀杆与TFE(或RPPL)的摩擦而产生静电，容易静电打火点燃易燃燃爆介质出现工况事故。在阀杆与球体及球体与阀体之间设置了导静电弹簧，使静电通过管路导入地下，保护系统安全。
为防止因火灾或聚热的出现，是阀座烧损时，发生较大泄漏，而助长火势，球阀在球体和阀座间设置了防火密封环，当阀座烧损后，介质将球体迅速推向下游端的金属密封环上，形成金属-金属接触，起一定程度的密封。从而保护系统的安全。
阀体与侧阀体的连接部是靠垫片密封，火灾、高温、震动及开、并扭矩的不均等因素，均可造成该处的外泄漏。浮动球阀除依靠垫片的密封外，设计为阀体与侧阀体的金属-金属接触，形成金属密封，从而不外漏。




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的天然气球阀性能参数、结构尺寸参数等详情，请联系我们。
