截止阀和闸阀的区别

截止阀和闸阀都是管道阀门中比较常见的，现在针对以上两类阀门的工作安装使用区别做以下陈述

安装空间有限的情况下选型要注意：

闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。
闸阀的结构会比截止阀更复杂，从外形来看，同口径情况下，闸阀要比截止阀高，截止阀要比闸阀长。另外，闸阀还有明杆和暗杆之分。截止阀没有。

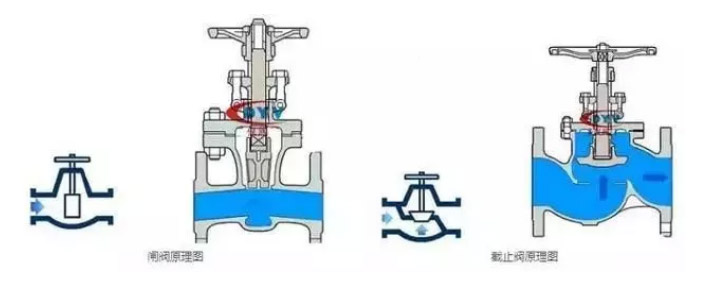

工作原理

截止阀在做开启关闭时，是上升阀杆式的，也就是说转动手轮，手轮会跟着阀杆一起做旋转和升降运动。闸阀是转动手轮，使阀杆做升降运动，手轮本身位置不变。
流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。截止阀有规定进口和出口方向，闸阀没有进出口方向要求。
另外，闸阀只有全开或全关两种状态，闸板启闭的行程很大，启闭时间长。截止阀的阀板运动行程要小得多，并且截止阀的阀板可以在运动中停在某一处，做流量调节使用。而闸阀是只能做截断使用，没有其他功能。



性能区别

截止阀既可以做截断使用，可以做流量调节使用。截止阀的流体阻力比较大，启闭时比较费力，但因为阀板距离密封面距离短，所以启闭行程短。
闸阀因为只能全开和全关，它在完全打开时，阀体通道内的介质流动阻力几乎为0，所以闸阀的启闭会非常省力，但闸板距离密封面距离远，启闭时间长。



安装和流

闸阀流向两个方向效果都一样，安装没有进出口方向的要求，介质可以双向流通。截止阀则需要严格按照阀体箭头标识的方向进行安装，关于截止阀进出口方向还有个明文规定，我国阀门“三化给”规定截止阀的流向一律采用自上而下。
截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。
从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。普通截止阀流动阻力是闸阀的3-5倍。启闭时需强制关闭才能达到密封，截止阀的阀芯是在完全关闭时才接触密封面，因而密封面的磨损很小，由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。
截止阀在安装时有两种方式，一种是介质可以从阀芯的下方进入，优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作；缺点是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆容易弯曲。
所以此方式一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。（电动截止阀一般是采用介质从上方进入的方式。）介质从上方进入方式的缺点正好与下方进入方式相反。



密封上

截止阀的密封面是阀心的一个小梯形侧面（具体看阀心的形状），一旦阀心脱落，相当于阀门关闭（如果压差大，当然关不严，不过止逆效果还不错），闸阀是靠阀心闸板的侧面来密封，密封效果不如截止阀，阀心脱落也不会像截止阀那样相当于阀门关闭。
