调节型电动内螺纹球阀TQ911F

一、调节型电动球阀相关概述

SG-001调节型电动球阀造型朴实、体积小巧，采用全金属齿轮传动，性能可靠输出扭矩大，可达15NM。

二、调节型电动球阀的特点

1、阀门可实现4-20mA角度调节，对流量进行控制。
2、在两种工作状态：自动状态（输入信号控制开关），手动状态（按按键开关）。
3、输入信号在1000米内有效，可正常控制阀门开关，超出后信号会衰减。
4、超大扭矩，微型耐高温，长寿命电动球阀。

三、调节型电动球阀参数表

适配阀门：DN8-DN32	额定电压：DC12V/DC24V	输出力矩：10NM
开关时间：＜30s	工作压力：＜1.6MPa	开关次数：不少于5万次
电机功率：＜5W	工作电流：＜200mA	驱动机构：全金属齿轮
特殊功能：手动和自动	介质温度：0-90℃	防护等级：IP65

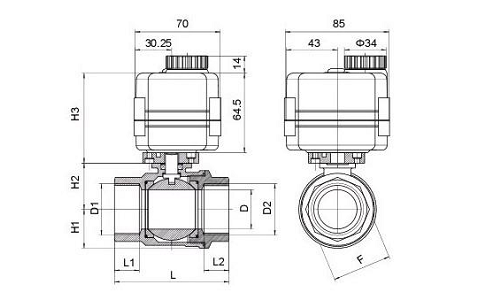

四、调节型电动球阀尺寸表



材质	口径	d	L	H
不锈钢	DN15	15	62	55
	DN20	20	71	63
	DN25	25	81	78
	DN32	32	93	84

五、调节型电动球阀配线图

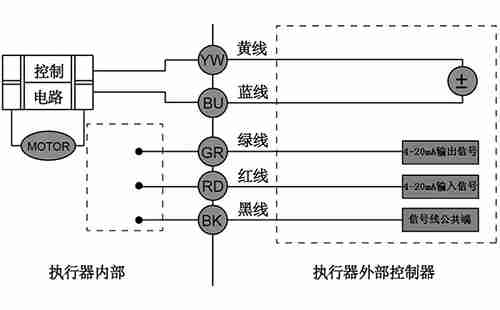

4-20mA调节型配线图：



操作说明：
电压选配：DC12V/DV24V，电流：＜200mA
高性能工业计算机内核，大扭矩输出，可驱动DN8-DN32口径球阀；
输入4-20mA控制，反馈4-20mA信号；控制精度：0.5％-1％；
电动执行器有两种工作状态：自动状态（输入信号控制开关），手动状态（按键控制开关）；
1、在手动状态，无操作30秒，自动返回到自动模式，接收输入4-20mA信号控制；
2、在输入信号断线，或信号低于3mA时（标准低，正常为4mA），显示“OFF”断线警示；
3、自动对输入信号因异常原因引起的低于4mA或大于20mA的输入信号做消止处，防止阀门动作过位；
4、在自动状态时，可以随时查看输入信号大小（以百分比形式显示，如12mA显示为50％），方便现场调试；
5、按键1按下切换“自动/手动”模式，开度显示闪烁时代表切换到手动模式，可进行手动调节；
6、在手动模式下，按键2按下阀门开启，松开按键或开到位阀门自动停止；
7、在手动模式下，按键3按下阀门关闭，松开按键或关到位阀门自动停止。




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的调节型电动球阀性能参数、结构尺寸参数等详情，请联系我们。
